15.6 Active Filters
1. Tujuan [Kembali]
- Untuk memahami karakteristik rangkaian active filters
- Untuk mengetahui bagaimana cara merangkai rangkaian active filters
- Dapat mensimulsikan rangkaian active filters
2. Alat dan Bahan [Kembali]
- Alat
a. Instrumen
Osiloskop
Osiloskop digunakan untuk mengamati bentuk gelombang input dan output pada rangkaian.
Osiloskop adalah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Osiloskop
dilengkapi dengan tabung sinar katode. Peranti pemancar elektron
memproyeksikan sorotan elektron ke layar tabung sinar katode.
Pinout:
b. Generator
VSINE, berfungsi sebagai sumber arus listrik AC.
c. Probe
Berfungsi sebagai output dari rangkaian.
.png)
Spesifikasi
Input voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power: 15W
conversion efficiency: 96%
- Bahan
1. Resistor, berfungsi sebagai pembagi, pembatas, dan pengatur arus dalam suatu rangkaian.
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik. Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.
.png)
2. Kapasitor, berfungsi sebagai tempat penyimpan arus dan tegangan.
3. Op-amp, berfungsi sebagai pengindra dan penguat sinyal masukan baik DC maupun AC juga sebagai penguat diferensiasi impedansi masukan tinggi, penguat keluaran impedansi rendah.
Konfigurasi PIN LM741
4. Ground
Sistem ground yang merupakan sebuah titik referensi tegangan yang memiliki nilai “nol”. Titik “nol” pada listrik AC & DC Untuk rangkaian DC, ground merupakan jalur kabel listrik yang berhubungan dengan kutub negatif (-) dari baterai/accu. Atau dengan kata lain ground ini digunakan untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.
3. Dasar Teori [Kembali]
Sirkuit filter dapat dibangun menggunakan komponen pasif : resistor dan kapasitor. Dan juga menggunakan amplifier untuk memberikan penguatan tegangan dan isolasi sinyal atau buffering.
Gambar 15.30 Respon filter ideal (a) low pass (b) High pass (c) Band pass
1) Filter active low pass
Menggunakan resistor tunggal dan kapasitor seperti pada gambar 15.31a memiliki kemiringan praktis 20 dB per dekade. Gambar 15.31b adalah respon ideal dari gambar 15.31a.
Pada frekuensi cuttof dari :
Gambar 15.31 Filter aktif low-pass orde pertama

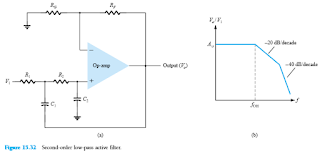

Gambar 15.32 Filter aktif low-pass orde kedua
2) Filter active high pass
Frekuensi cutoff amplifier:
Gambar 15.33 High Pass Filter
3) Filter Bandpass
Sebuah band-pass filter merupakan perangkat yang melewati frekuensi dalam kisaran tertentu dan menolak (attenuates) frekuensi di luar kisaran tersebut. Contoh dari analog elektronik band pass filter adalah sirkuit RLC (a resistor-induktor-kapasitor sirkuit). Filter ini juga dapat dibuat dengan menggabungkan filter-pass rendah dengan filter - pass tinggi.
Gambar 15.34 Band Pass Filter
4. Resistor, berfungsi sebagai pembagi, pembatas, dan pengatur arus dalam suatu rangkaian.
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik. Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.
5. Kapasitor, berfungsi sebagai tempat penyimpan arus dan tegangan.
- 6. Op-Amp LM741
Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Karakteristik penguat ideal adalah:- Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
- Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
- Impedansi output sangat kecil (Zo <<).
Konfigurasi PIN LM741:
Spesifikasi:
Respons karakteristik kurva I-O:
7. Ground - Sistem ground yang merupakan sebuah titik referensi tegangan yang memiliki nilai “nol”. Titik “nol” pada listrik AC & DC Untuk rangkaian DC, ground merupakan jalur kabel listrik yang berhubungan dengan kutub negatif (-) dari baterai/accu. Atau dengan kata lain ground ini digunakan untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.
Example
1.Hitung frekuensi cutoff dari filter-rendah orde pertama untuk R1 1,2 k dan
C1 0,02 microF.
R1 5 R2 5 2.1 kV, C1 5 C2 5 0.05 mF, dan Ro1 5 10 kV, Rof 5 50 kV.
SOLUSI
Menerapkan hukum tegangan Kirchhoff ke sirkuit input akan
Menerapkan hukum tegangan Kirchhoff ke sirkuit output akan
Semua
contoh sejauh ini telah menggunakan konfigurasi common-emitter atau
commoncollector. Dalam contoh berikutnya kami menyelidiki konfigurasi
common-base. Dalam situasi ini sirkuit input akan digunakan untuk
menentukan IE daripada Ib. Arus kolektor kemudian tersedia untuk
melakukan analisis sirkuit output.
SOLUSI
Menerapkan hukum tegangan Kirchhoff ke sirkuit input akan
Contoh 4.18 menggunakan pasokan terpisah dan akan memerlukan aplikasi untuk menentukan yang diinginkan tidak diketahui.
SOLUSI
Ketahanan
dan tegangan Thévenin ditentukan untuk jaringan di sebelah kiri
terminal dasar seperti yang ditunjukkan pada Buah Ara. 4.44 dan 4.45.
Jaringan
kemudian dapat digambar ulang seperti yang ditunjukkan dalam Gbr. 4.46,
di mana aplikasi Hukum tegangan Kirchhoff akan menghasilkan
Pilihan Soal Ganda
1. Hitung frekuensi cutoff dari filter low-pass orde pertama untuk R1= 1.2 kOhm dan C1 = 0.02 mF.
a) 6.63 kHz
b) 3.23 kHz
c) 7.98 kHz
d) 4.56 kHz
Jawaban : a) 6.63 kHz
2. Hitung foL dari rangkaian filter bandpass pada gambar 15.34 dengan R1=R2= 10 kOhm , C1= 0.1 mF dan C2= 0.002 mF.
a) 267.76 Hz
b) 159.15 Hz
c) 234.09 Hz
d) 436.89 Hz
Jawaban : b) 159.15 Hz
3. Hitung foH dari rangkaian filter bandpass pada gambar 15.34 dengan R1=R2= 10 kOhm , C1= 0.1 mF dan C2= 0.002 mF.
a) 7.96 kHz
b) 8.78 kHz
c) 6.89 kHz
d) 5.43 kHz
Jawaban : a) 7.96 kHz
4. Percobaan [Kembali]
a. Prosedur Percobaan
- Mempersiapkan Alat besrta Bahan seperti yang telah tertera pada Sub Bab Alat dan Bahan di atas
- Merangkai Rangkaian sesuai dengan jenisnya masing-masing, terdapat 8 jenis rangkaian yang akan diujikan.
- Pada masing-masing Rangkaian disambungkan input tegangan AC agar dapat melihat bagaimana perbedaan respons gelombang input dan outputnya.
- Amatilah nilai input dan output dengan menyesuaikannya dengan rumus yang ada, dan juga amatilah respon grafik sinyal input dan outputnya.
b. Rangkaian Simulasi dan Prinsip Kerja
.png)
Gambar Rangkaian 15.31
.png)
Gambar Rangkaian 15.32
.png)
Gambar Rangkaian 15.33 (a)
.png)
Gambar Rangkaian 15.33 (b)
.png)
Gambar Rangkaian 15.34
- Filter Active Low Pass
Tapis pelewat rendah atau tapis lolos rendah (low-pass filter) digunakan untuk meneruskan sinyal berfrekuensi rendah dan meredam sinyal berfrekuensi tinggi. Sinyal dapat berupa sinyal listrik seperti perubahan tegangan maupun data-data digital seperti citra dan suara.
Untuk sinyal listrik, low-pass filter direalisasikan dengan meletakkan kumparan secara seri dengan sumber sinyal atau dengan meletakkan kapasitor secara paralel dengan sumber sinyal. Contoh penggunaan filter ini adalah pada aplikasi audio, yaitu pada peredaman frekuensi tinggi (yang biasa digunakan pada tweeter) sebelum masuk speaker bass atau subwoofer(frekuensi rendah). Kumparan yang diletakkan secara seri dengan sumber tegangan akan meredam frekuensi tinggi dan meneruskan frekuensi rendah, sedangkan sebaliknya kapasitor yang diletakkan seri akan meredam frekuensi rendah dan meneruskan frekuensi tinggi.
15.31 Suatu filter lolos bawah orde satu dapat dibuat dari satu tahanan dan satu kapasitor. Arus input masuk ke R1 sebesar 1,6k yang paralel dengan kapasitor sebesar o,1 mikroFarad. untuk mencari frekuensi, f= 1/2phiRC. sebelumnya kita mencari WC = 1/RC dan didapatkan hasil sekitar 6250 pada frekuensi, sehingga db akan dapat dilihat pada tabel grafik frekuensi. Filter orde satu ini mempunyai pita transisi dengan kemiringan -20 dB/dekade atau –6 dB/oktav. Penguatan tegangan untuk frekuensi lebih rendah dari frekuensi cut off adalah: Av = - R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R2C1). Hasil dari rumus ini mendapatkan frekuensi dan dapat dilihat dB pada tabel grafik frekuensi respon, gelombang low pass filter dapat dilihat pada osiloskop.
15.32 Suatu filter lolos bawah orde dua dapat dibuat dari dua tahanan dan dua kapasitor. Arus input masuk ke R1 sebesar 1,6k yang paralel dengan C1 sebesar o,1 mikroFarad. kemudian mengalir masuk ke R2 sebesar 10k yang paralel dengan C2 sebesar o,1 mikroFarad. untuk mencari frekuensi, f= 1/2phiRC. sebelumnya kita mencari WC = 1/RC dan didapatkan hasil sekitar 6250 pada frekuensi, sehingga db akan dapat dilihat pada tabel grafik frekuensi. Filter orde satu ini mempunyai pita transisi dengan kemiringan -20 dB/dekade atau –6 dB/oktav. Penguatan tegangan untuk frekuensi lebih rendah dari frekuensi cut off adalah: Av = - R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R2C1). Hasil dari rumus ini mendapatkan frekuensi dan dapat dilihat dB pada tabel grafik frekuensi respon, gelombang low pass filter dapat dilihat pada osiloskop.
- Filter Active High Pass
High pass filter adalah jenis filter yang melewatkan frekuensi tinggi, tetapi mengurangi amplitudo frekuensi yang lebih rendah daripada frekuensi cutoff. Nilai-nilai pengurangan untuk frekuensi berbeda-beda untuk tiap-tiap filter ini .Terkadang filter ini disebut low cut filter, bass cut filteratau rumble filter yang juga sering digunakan dalam aplikasi audio.High pass filter adalah lawan dari low pass filter, dan band pass filter adalah kombinasi dari high pass filter dan low pass filter. Filter ini sangat berguna sebagai filter yang dapat memblokir component frekuensi rendah yang tidak diinginkan dari sebuah sinyal komplek saat melewati frekuensi tertinggi. High pass filter yang paling simple terdiri dari kapasitor yang terhubung secara pararel dengan resistor, dimana reistansi dikali dengan kapasitor (RXC) adalah time constant (τ).
15.33 (A) Suatu filter lolos atas orde satu dapat dibuat dari satu tahanan dan satu kapasitor. Arus akan mengalir menuju C1 sebesar 0,1 mikroFarad yang paralel dengan R1 sebesar 22k dan menuju ke kaki non inverting op amp. Filter orde satu ini mempunyai pita transisi dengan kemiringan 20 dB/dekade atau 6 dB/oktav. Penguatan tegangan untuk frekuensi lebih tinggi dari frekuensi cut off adalah: Av = - R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R1C1). Hasil dari rumus ini mendapatkan frekuensi dan dapat dilihat dB pada tabel grafik frekuensi respon, gelombang high pass filter dapat dilihat pada osiloskop.
15.33 (B) Suatu filter lolos atas orde satu dapat dibuat dari satu tahanan dan satu kapasitor. Arus akan mengalir menuju C1 sebesar 0,1 mikroFarad yang paralel dengan R1 sebesar 22k dan mengalir menuju C2 sebesar 0,1 mikroFarad yang paralel dengan R1 sebesar 22k dan menuju ke kaki non inverting op amp. Filter orde satu ini mempunyai pita transisi dengan kemiringan 20 dB/dekade atau 6 dB/oktav. Penguatan tegangan untuk frekuensi lebih tinggi dari frekuensi cut off adalah: Av = - R2 / R1 sementara besarnya frekuensi cut off didapat dari: fC = 1 / (2.R1C1). Hasil dari rumus ini mendapatkan frekuensi dan dapat dilihat dB pada tabel grafik frekuensi respon, gelombang high pass filter dapat dilihat pada osiloskop.
- Filter Bandpass
Sebuah band-passfilter merupakan perangkat yang melewati frekuensi dalam kisaran tertentu dan menolak (attenuates) frekuensi di luar kisaran tersebut. Contoh dari analog elektronik band pass filter adalah sirkuit RLC (a resistor-induktor-kapasitor sirkuit). Filter ini juga dapat dibuat dengan mengga-bungkan -pass filter rendah dengan –pass filter tinggi .
Band pass filter digunakan terutama di nirkabel pemancar dan penerima. Fungsi utamafilter seperti di pemancar adalah untuk membatasi bandwidth sinyal output minimum yang diperlukan untuk menyampaikan data pada kecepatan yang diinginkan dan dalam bentuk yang diinginkan. Pada receiver Sebuah band pass filter memungkinkan sinyal dalam rentang frekuensi yang dipilih untuk didengarkan, sementara mencegah sinyal pada frekuensi yang tidak diinginkan.
15.34 Rangkaian Band Pass Filter memiliki penggabungan dari low pass filter dan high pass filter dengan arus input mengalir menuju R3 sebesar 330 yang paralel dengan C1 sebesar 0,1 nF dan menuju kaki non inverting op amp. Kemudian arus mengalir menuju C2 sebesar 0,1 nF yang paralel dengan R4 sebesar 10k dan menuju kaki non inverting op amp. Penguatan tegangan untuk pita lolos adalah: Av = (-R2 / R1) (-R4 / R3) Besarnya frekuensi cut off atas didapat dari: fCH = 1 / (2.R1C1) Besarnya frekuensi cut off bawah didapat dari: fCL = 1 / (2.R4C2). Hasil dari rumus ini mendapatkan frekuensi dan dapat dilihat dB pada tabel grafik frekuensi respon, gelombang high pass filter dapat dilihat pada osiloskop.
c. Video
15.31 Rangkaian Low Pass Filter First Order
15.32 Rangkaian Low Pass Filter Second Order
15.33 (a) Rangkaian High Pass Filter First Order
15.33 (b) Rangkaian High Pass Filter Second Order
15.34 Rangkaian Band Pass Filter
